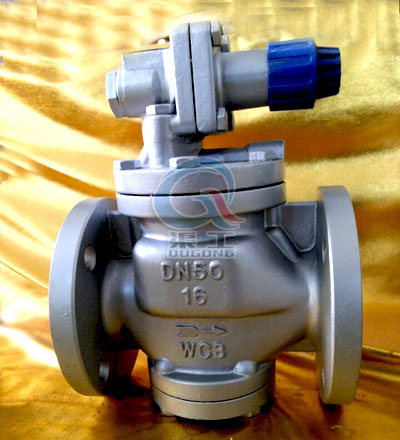

渠工品牌YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面使用周期。
| YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa) | 1.0 | 1.6 |
|---|---|---|
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 壓力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 最小壓差(Mpa) | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 | |
| *：殼體試驗不包括膜片、頂蓋 | ||
| 零件名稱 | 零件選用材料 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB |
| 閥座、閥瓣 | 2Cr13 |
| 活塞環 | 對位聚苯 |
| 膜片 | PH15-7Mo |
| 缸套、活塞 | 鋁鐵青銅 |
| 導閥座、導閥瓣 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 導調主彈簧 | 50CrVA |
| DN | Cv |
|---|---|
| 15 | 1 |
| 20 | 2.5 |
| 25 | 4 |
| 32 | 6.5 |
| 40 | 9 |
| 50 | 16 |
| 65 | 25 |
| 80 | 36 |
 |
|---|

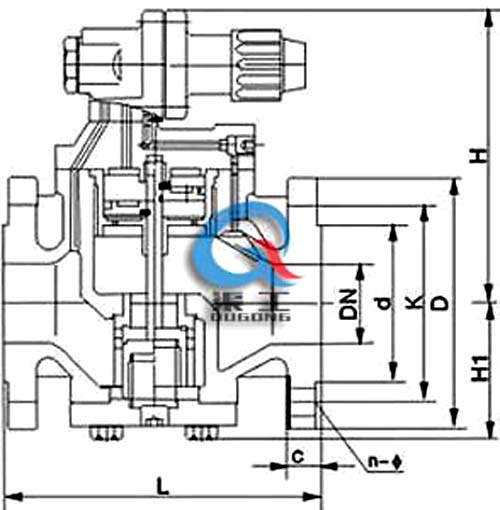

| YG43H/Y高靈敏度蒸汽減壓閥 (結構尺寸圖) |
| 公稱通徑DN | 外形尺寸 | 連接尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多YG43H/Y高靈敏度蒸汽減壓閥的使用性能、外形結構、安裝尺寸參數、價格，索取
YG43H/Y高靈敏度蒸汽減壓閥說明書及產品選型樣本，請聯系我們。
